產品概述

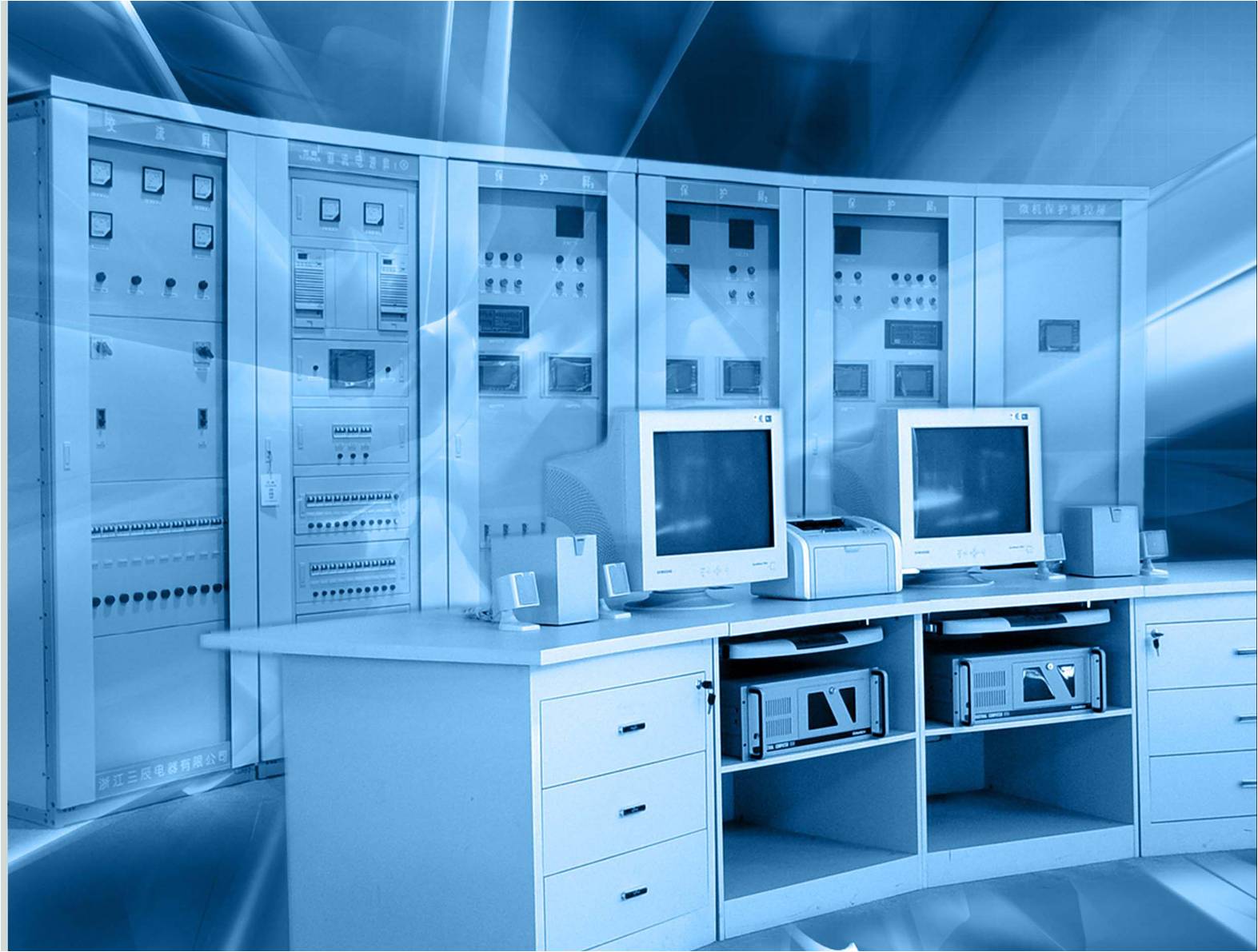

LB型變電站綜合自動化系統是我公司總結多年傳統低壓控制成套設備的設計和制造及服務經驗，參照國內外同類產品的優秀技術，結合最新的控制理論，采用最新器材和最新工藝技術，自行、獨立設計開發、制造的新一代集微機監控、測（計）量、保護、信號、通信、數據庫管理等功能于一身的面向?qū)ο蟮�、分層分布式的變電站智能化二次設備。在無人值班變電站中取代傳統的儀器儀表盤、操作盤、信號系統、變送盤、遠動裝置、故障濾波、無功補償?shù)仍O(shè)備。該系統適用于110KV以下電壓等級變電站綜合自動化的需要，滿足全國城鄉電網建設與改造的要求。
LB型變電站綜合自動化系統采用分層分布式結構，從拓?fù)浣Y(jié)構上可分為間隔層設備、變電站層設備和站內通信網等三大部分。間隔層設備由各對象保護測控裝置組成，包括電機保護測控、主變保護測控、母線保護測控、線路保護測控、電容器保護測控等系列微機綜合測控裝置；變電站層配置可選的人機界面工作站(MMI)和站內記錄打印機等設備；站內通信網絡采用工業RS485總線，用于鏈接變電站層和間隔層設備，系統還提供其它現場總線以接入各類第三方產品。
系統功能
1.變電站層設備
1.1 測量和計量
1.2 監視、記錄和警告
1.3 控制和操作
1.4 遠動
1.5 歷史數據存貯
1.6 其他管理功能
2.站內通信網絡
它基于工業RS485總線通信，以及集成的國際上標準的變電站層通信接口規約，用于鏈接變電站層和間隔層設備，是變電站內信息流動的動脈。系統還提供其它現場總線以接入各類第三方設備。
3.變電站間隔層設備
3.1 基本功能：
a. 按不同要求,實現相應的繼電保護功能；
b. 可遠方監控或就地應急操作斷路器,此時可對重合閘施行閉鎖；
c. 防誤操作閉鎖功能；
d. 整定值輸入和修改；
e. 事故順序記錄功能；
f. 自檢功能；
g. 實現與上位機的數據通信。
3.2 主要特點：
a. 各單元的保護測控裝置完全獨立,具有全套位置繼電器和操作繼電器的功能，可單獨投入、退出、測試和檢驗；
b. 各單元的保護裝置自成體系，保證繼電保護不受其他系統的影響，硬件采用模塊化結構；
c. 各單元第保護裝置通過數據通信向后臺監控裝置上報自、巡檢信息，保護定值，運行狀況和事故記錄，接收并執行后臺監控裝置下達第斷路器操作命令，整定值更改及保護投退等各種命令；
d. 傳統的手動操作功能得以保留并加以簡化。
額定電源電壓 交直流220V，允許偏差－20%，+15%
額定交流數據 100V,5A,50HZ
差動速斷電流 0.5～99.9A 整定步長0.01A
瞬時電流速斷 0.5～99.9A 整定步長0.01A
限時電流速斷 0.5～99.9A 整定步長0.01A
定時限過電流 0.5～99.9A 整定步長0.01A
過負荷 0.5～99.9A 整定步長0.01A
過電壓 100～199V 整定步長0.01V
欠電壓 0～99.9V 整定步長0.01V
低周定值 45～50HZ 整定步長0.01HZ
時間定值 0～99.9s 整定步長0.01s
定值誤差 < 3%
保護裝置整組動作時間 < 30ms
電流、電壓、功率因數 <=0.2%
有功功率、無功功率 <=0.5%
電能量 <=1%
頻率 ±0.01HZ
時間分辨率 1ms
